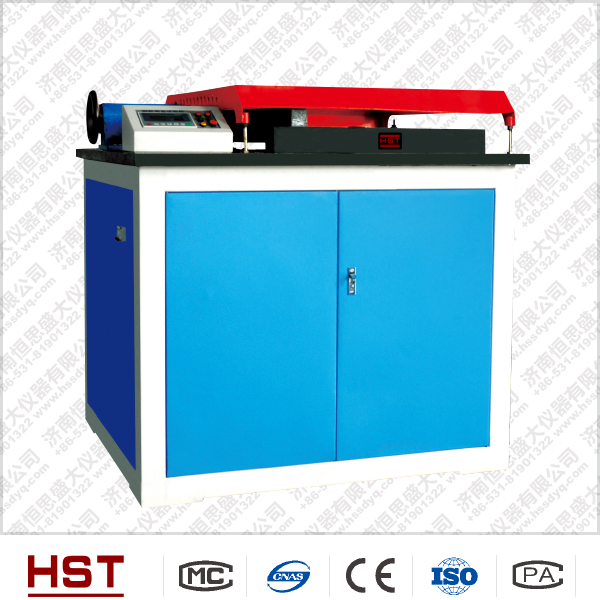

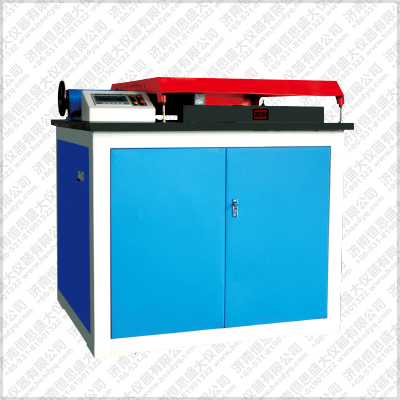

鋼管、鋼筋彎曲試驗機產品介紹

“鋼筋彎曲試驗機”是對鋼筋進行平面正,反向彎曲試驗的專用設備.該設備主要技術參數和指標符合GB5029-85鋼筋平面反向彎曲試驗方法的要求.該產品廣泛應用于鋼廠和建筑單位,以檢驗螺紋鋼正,反彎性能.

GW-40B型鋼筋彎曲試驗機較GW-40,GW-25A型試驗機,在限位安全.易損件更換.延長整機壽命等方面有較大提高,是目前較為完善的彎曲試驗機.

鋼管、鋼筋彎曲試驗機主要技術指標

彎曲鋼筋直徑范圍：隨機；B335彎心一套鋼筋正向彎曲角度：0°- 180°內任意設定；

鋼筋反向彎曲角度：0° - 180°內任意設定；

工作盤轉速：≤2r/mm；輥心距離　　219 mm；

工作盤直徑：￠580mm；

電動機功率：1.5KW；

隨機配標準彎心套：一套；

機器外形尺寸（長*寬*高）：1050×750×1200 mm；

機器重量：750kg。

鋼管、鋼筋彎曲試驗機主要功能及特點

1、 主機結構：

本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成。

傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體，它支撐著試驗機各組成部件。工作臺即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。

2、 電氣控制部分：

GW-40B型試驗機彎曲角度：由電機高速軸上取得的光電脈沖信號，由 PLC進行角度計算并不斷累計并有液晶屏顯示。當試驗機彎曲角度達到所設置角度時，經邏輯電路控制，使電動機斷電終止試驗。
