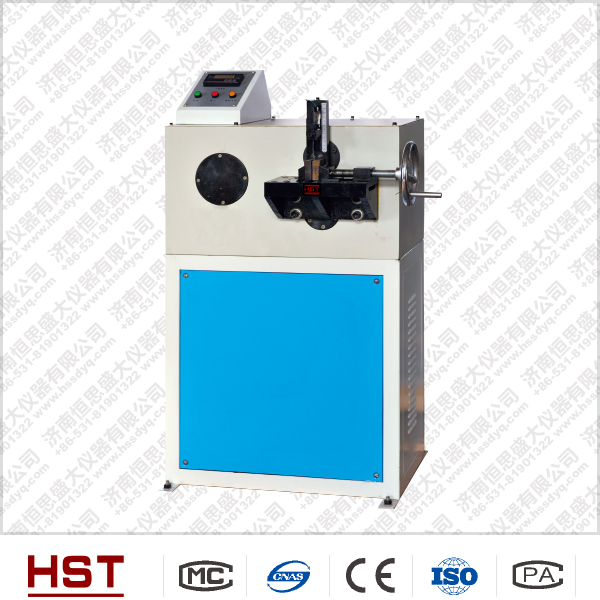

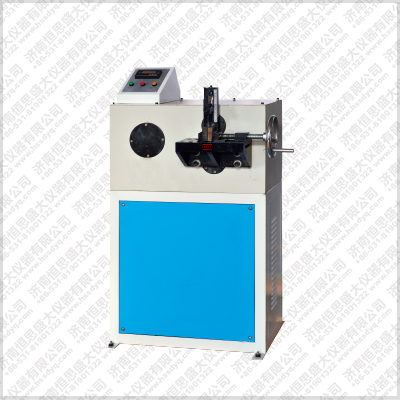

JWJ-1O電動線材反復彎曲試驗機主要技術參數

1.試樣直徑：Φ3-Φ10mm

2.試樣長度：150-250mm

3.彎曲角度：±90°（平面彎曲）

4.計數范圍：99999

5.顯示方式：液晶顯示，自動記錄次數

6.彎曲速度：≤60rpm

7.電機功率：1.1kw

8.電源：三相，380V，50Hz

9.外形尺寸：約740*628*1120mm

10.主機重量：約260kg。

JWJ-1O電動線材反復彎曲試驗機結構特征與工作原理

本試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，液晶表自動顯示，記錄彎曲試驗次數。

1、主機

主機由電機，通過皮帶輪帶動蝸桿蝸輪副減速，再由曲柄—擺桿機構，帶動圓柱齒輪傳動，圓柱齒輪帶動擺桿做±90°回轉，從而使擺桿上的導套帶動試樣做±90°的彎曲，達到試驗的目的。在圓柱齒輪上裝有記數用的裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。

試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由光電開關采集信號，使擺桿恢復到中間位置。

在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對不同粗細的試樣，把撥桿調整到不同的高度，并使用不同的導套。將導套放入撥桿孔內，用扭簧將其別住，并使其與撥桿導通。

在擺桿的下方，裝有試樣夾持裝置。手動旋轉絲杠，使活動鉗口平移，將試樣夾緊。對不同直徑的試樣，更換相應的鉗口和導套（鉗口和導套上有標記）。

2、電器測控系統

電器測控系統主要有強電和弱電兩部分組成。強電控制電機，弱電部分分為三路：一路由光電開關采集彎曲次數信號，經脈沖整形到譯碼器送到液晶表顯示并保存；另一路由光電開關控制擺桿的復位，當接到信號后使電機停止，同時，一路接到電機停止的信號后，對電機進行反制動，從而使擺桿停到適當的位置。

JWJ-1O電動線材反復彎曲試驗機工作條件

1、在室溫—45℃環境下；

2、在穩定的基礎上，水平安置；

3、在無振動的環境下；

4、周圍無腐蝕性物質；

5、無明顯的電磁干擾；

6、電源電壓380V的±10V，要有零線；

7、試驗機周圍要留有0.6-1米的空余空間。
